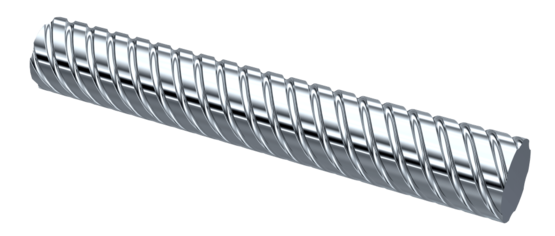

Kugelgewindespindel (KGS)

Hochwertige Kugelgewindespindeln von NEFF

Unsere Standardpalette umfasst gerollte Kugelgewindespindeln. Darüber hinaus liefern wir Kugelgewindespindeln in geschliffener oder gewirbelter Ausführung. Beim Gewinderollen wird das Gewindeprofil durch ein Kaltumformprozess eingewalzt. Durch die dadurch hervorgerufene Materialverformung werden hohe Festigkeiten und Oberflächengüten erreicht. Das gotische Spitzbogenprofil mit einem Kontaktwinkel von 45° und der optimierten Schmiegung garantiert optimale Laufeigenschaften und hohe Belastungszahlen. Das zeigt sich in einem hohen Wirkungsgrad. Der NEFF-Herstellungsprozess, ausgehend vom nach unseren Spezifikationen hergestellten Rohmaterial, über das Gewinderollen, das anschließende Induktivhärten und das abschließende Finish garantiert eine gleichbleibend hohe Qualität der Kugelgewindespindeln. Die lagerhaltigen Kugelgewindespindeln reichen von Ø12 bis Ø80 bei Steigungen von bis zu 60mm. Mit bis zu 6-gängigen Gewindeprofilen sind stets hohe Tragzahlen gewährleistet. Die Standardsteigungsabweichung bei gerollten Kugelgewindespindeln liegt in der Toleranzklasse T7 (52µm/300mm). Aufgrund der durchgängigen Prozesskette bei der Spindelherstellung sind wir in der Lage, Spindeln mit Genauigkeiten bis zur Toleranzklasse T3 (12µm/300mm) zu liefern.

Kontaktieren Sie uns jetzt!

Technische Daten

Durchmesser: Standard: 12 – 80 mm
Steigung: Standard: 5 – 60 mm
Gangzahl: 1-6
Drehrichtung: rechtssteigend,
KGS 2005 + 3205 auch linkssteigend
Länge: Standard: 5600 mm
KGS 1205: 2000 mm bis 11000 mm auf Anfrage
Werkstoff: 1.1213 (Cf 53)
Kugellaufbahn induktiv gehärtetund poliert
Spindelende und Spindelkern weich
Geradheit: L < 500 mm: 0,05 mm/m
L = 500 – 1000 mm: 0,08 mm/m
L > 1000 mm: 0,1 mm/m
Rechts/Links-Spindel: nur KGS 2005 + 3205

Zubehör

  • Endenbearbeitung: Standard-Endenbearbeitungen passend für NEFF-Fest- und Loslagereinheiten oder kundenspezifisch nach Zeichnung.
  • Kugelgewindemutter (KGF)
  • Kugelgewindemutter (KGM)
  • Kugelgewindemutter (KGM-E)

Zur Endenbearbeitung



Weiteres Zubehör

  • Adapterkonsole (KON)
  • Lagereinheiten (BK, BF, FK, FF, SEB-FN, SEB-LN…)
  • Kardanadapter (KAR)
  • Nutmuttern (DRS, GUK)

Weiteres Zubehör ansehen
