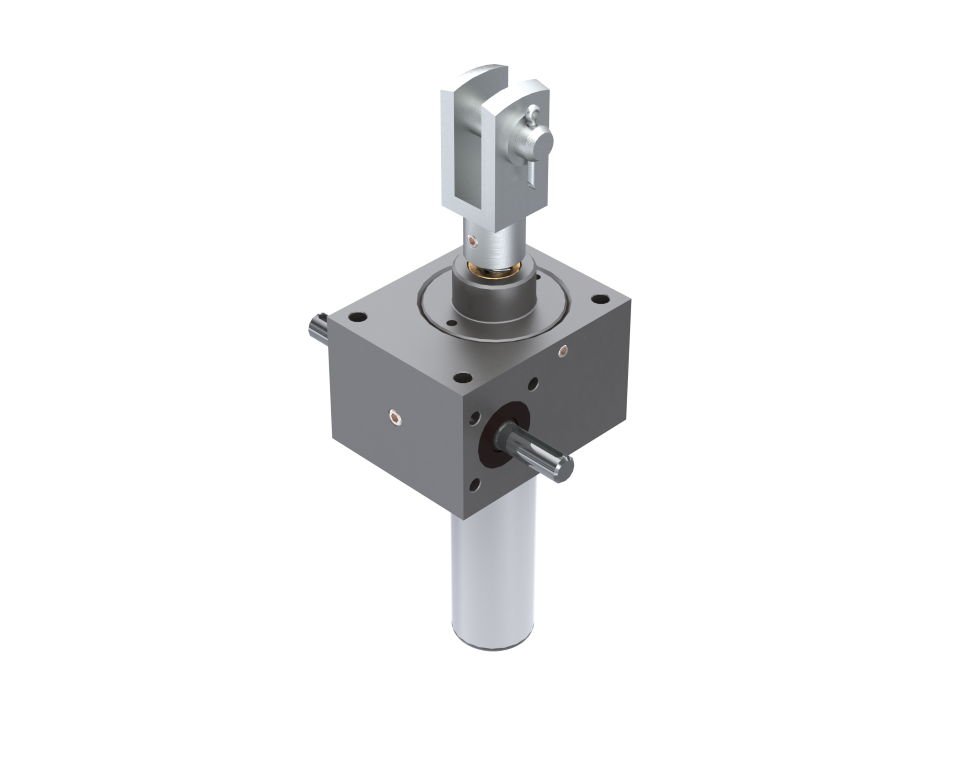

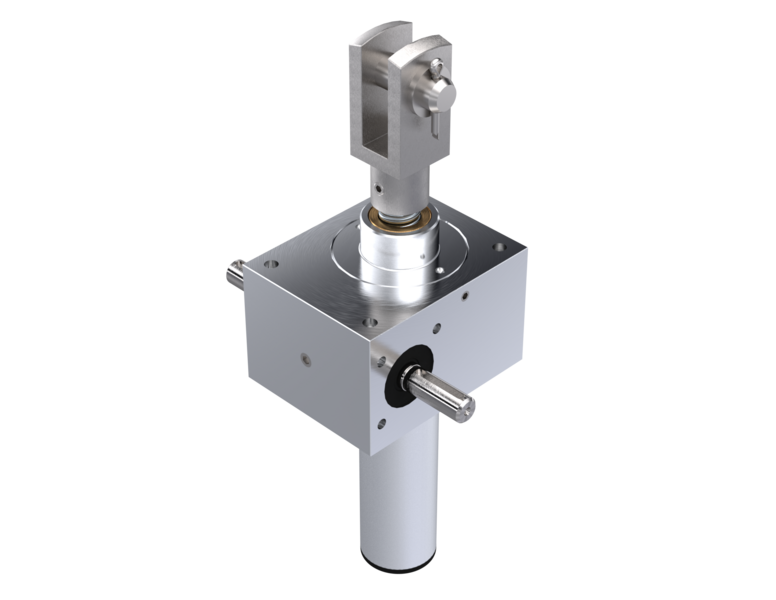

Spindelhubgetriebe der M/J-Serie | Bauart N



Spindelhubgetriebe der Bauart N sind gekennzeichnet durch die hebende Spindel. Wie alle NEFF-Spindelhubgetriebe ist die Bauart N der M/J-Serie sowohl mit Trapezgewindespindel als auch mit Kugelgewindetrieb lieferbar.
Das heißt, das Mutterngewinde des Gewindetriebes befindet sich im Zentrum des Schneckenrades. Das Fixieren gegen verdrehen vorausgesetzt, führt die Gewindespindel eine Hubbewegung aus. Vereinfacht beschrieben: Die nicht rotierende Gewindespindel bewegt sich durch das Getriebegehäuse hindurch.

Auf der Lastseite können Spindelhubgetriebe der Bauart N mit geringem Platzbedarf adaptiert werden. Auf der gegenüberliegenden Seite wird für die in ein Schutzrohr einfahrende Gewindespindel Einbauraum benötigt.

Einer der Vorteile dieser Bauart ist, das bei langen Hüben Schwingungen, die durch etwaige rotierende Spindeln auftreten könnten, ausgeschlossen sind.



Interessiert? Kontaktieren Sie uns jetzt!

CAD-Daten

Zur Implementierung der NEFF-Komponenten in Ihre Konstruktion, nutzen Sie unseren 3D-Konfigurator. Das Herunterladen der 2D oder 3D-Modelle ist in verschiedensten Formaten möglich.
