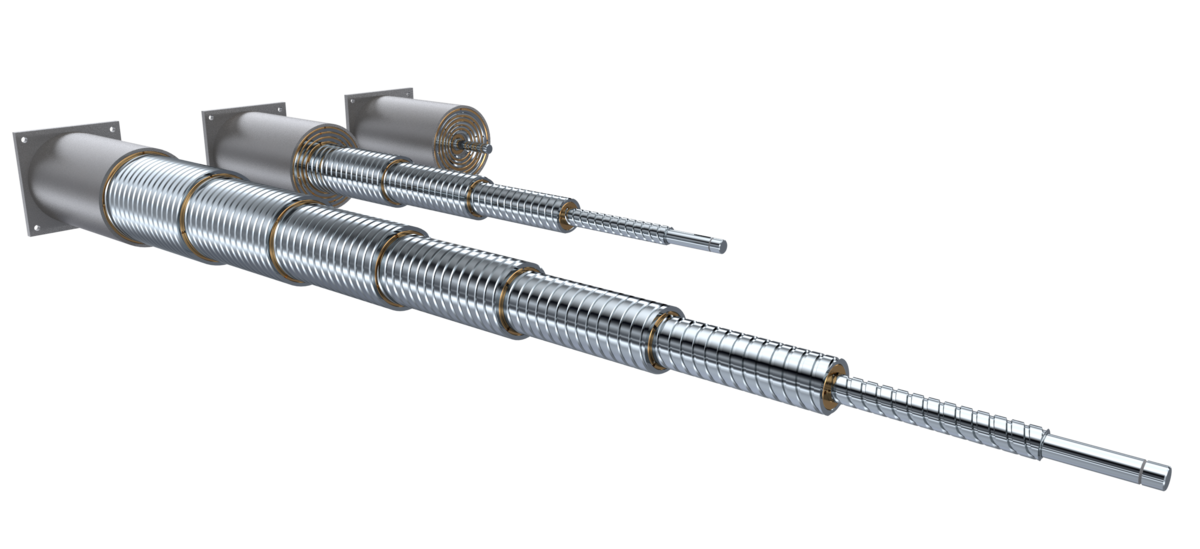

Die mehrstufigen Teleskopgewindetriebe M-TEG aus dem Hause NEFF erheben sich von kleinsten Einbaumaßen auf eindrucksvolle Hubhöhen. Mit dem Kombinieren von bis zu 7 Spindelstufen kann der Anwender verschiedene Lastbereiche und Einbaubedingungen abdecken. Aus dem Standard mit Anschluss für die Spindellagerung, können auch verschieden Spindelhubgetriebe wie die M-, C- oder G-Serie problemlos adaptiert werden. Durch die hohe Steigung des Gewindeprofils, werden hohe Wirkungsgrade realisiert. Auf Anfrage sind Sonderausführungen, Sondergrößen und Sondermaterialien möglich.
| Baugröße | Abmessung in mm | |
| C2 | C4 | |
| M3 | 82 | 23 |
| C3 | 87,5 | 19,5 |
| G1 | 140 | 23 |
| AZ | 20 | 82 |

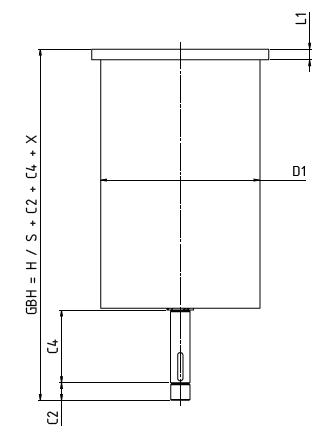

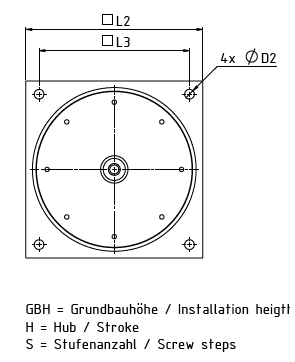

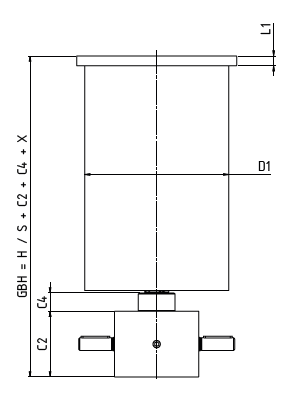

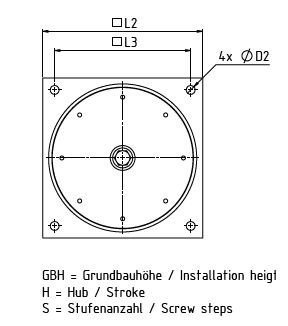

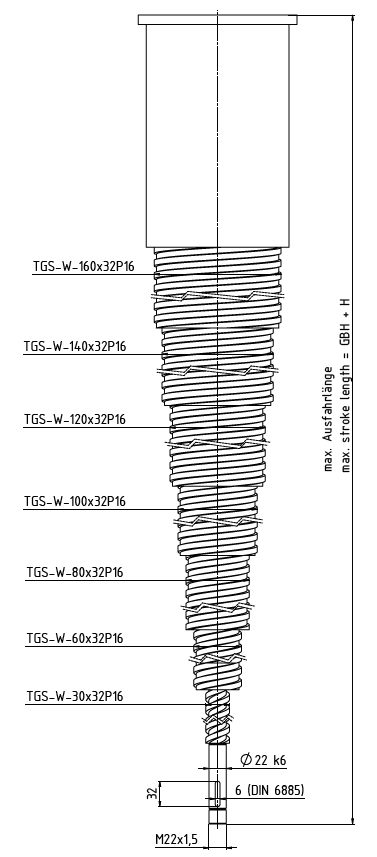

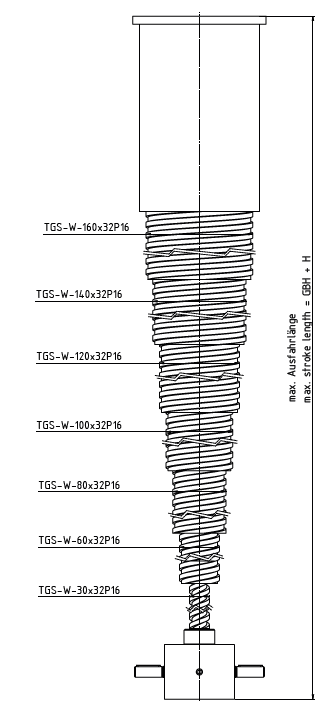

| Stufenanzahl | Abmessung in mm | |||||
| ØD1 | 4xØD2 | L1 | L2 | L3 | X | |
| TS2 | 80 | 9 | 12 | 140 | 110 | 59 |
| TS3 | 100 | 9 | 12 | 140 | 110 | 60 |
| TS4 | 120 | 9 | 12 | 140 | 110 | 61,5 |
| TS5 | 140 | 11 | 12 | 200 | 170 | 63 |
| TS6 | 160 | 11 | 12 | 200 | 170 | 64 |
| TS7 | 180 | 11 | 12 | 200 | 170 | 66,5 |
| Baugröße | Abmessung in mm | |
| C2 | C4 | |
| M3 | 82 | 23 |
| C3 | 87,5 | 19,5 |
| G1 | 140 | 23 |
| AZ | 120 | 82 |
| Stufenzahl | Abmessung in mm | |||||
| ØD1 | 4xØD2 | L1 | L2 | L3 | X | |
| TS2 | 80 | 9 | 12 | 140 | 110 | 59 |
| TS3 | 100 | 9 | 12 | 140 | 110 | 60 |
| TS4 | 120 | 9 | 12 | 140 | 110 | 61,5 |
| TS5 | 140 | 11 | 12 | 200 | 170 | 63 |
| TS6 | 160 | 11 | 12 | 200 | 170 | 64 |
| TS7 | 180 | 11 | 12 | 200 | 170 | 66,5 |

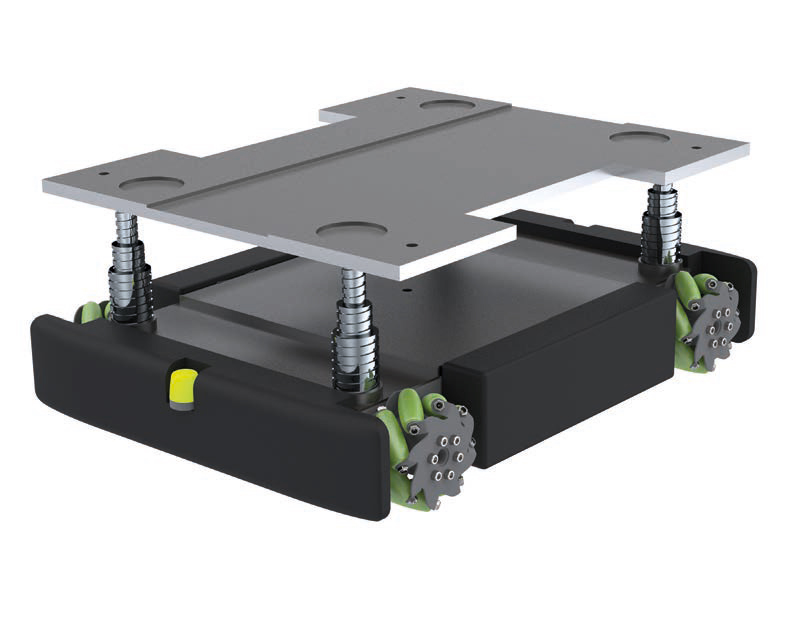

Führerloses Schwerlast-Flurförderfahrzeug mit 4x mehrstufigem Teleskopgewindetrieb M-TEG
| Baugröße | Abmessung in mm | |
| C2 | C4 | |
| M3 | 82 | 23 |
| C3 | 87,5 | 19,5 |
| G1 | 140 | 23 |
| AZ | 20 | 82 |
| Stufenzahl | Abmessung in mm | |||||
| ØD1 | 4xØD2 | L1 | L2 | L3 | X | |
| TS2 | 80 | 9 | 12 | 140 | 110 | 59 |
| TS3 | 100 | 9 | 12 | 140 | 110 | 60 |
| TS4 | 120 | 9 | 12 | 140 | 110 | 61,5 |
| TS5 | 140 | 11 | 12 | 200 | 170 | 63 |
| TS6 | 160 | 11 | 12 | 200 | 170 | 64 |
| TS7 | 180 | 11 | 12 | 200 | 170 | 66,5 |
| Maximale Hubkraft (1) | 15 kN (höhere Last auf Anfrage) |
| Maximale Hublänge | Bis 6000mm > 6.000 mm auf Anfrage |
| Hub pro Umdrehung an der Antriebswelle (2) | 0,89 bis 32 mm |
| Max. Radialspiel je Stufe | 0,2 mm |
| Max. Axialspiel je Stufe | 0,4 mm |
| Gewindesteigung | 32 mm |
| Wirkungsgrad Flachtrapezgewinde (3) | 0,38 bis 0,75mm |
| Max. Antriebsmoment | 30 Nm (Höhere Antriebsmomente auf Anfrage) |
| Leerlaufdrehmoment | 0,6 Nm bis 4,3 Nm |
| Oberflächenbehandlung | Stützrohr und Befestigungsplatten zinkphosphatiert |
| Schmierung | Die Erstbefettung mit NEFF Grease 2/3 reicht bei einer Einschaltdauer von unter 10 % mind. 1 Jahr |
(1) Abhängig von gewähltem Hub und Vorschubgeschwindigkeit
(2) Nach Wahl der Übersetzung von angeflanschtem Spindelhubgetriebe
(3) 75% Wirkungsgrad Spindelstufe 30x32P16, 38% Wirkungsgrad Spindelstufe 160x32P16
