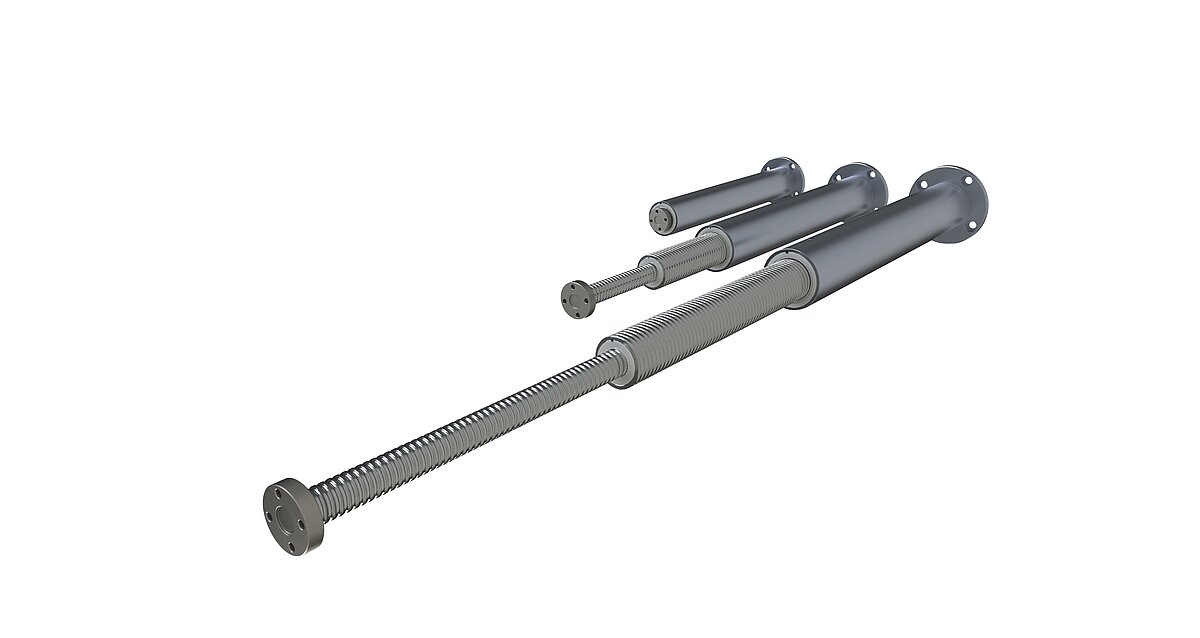

Teleskopgewindetrieb S-TEG

2-Stufiger synchron ausfahrender Teleskopgewindetrieb als Gleit- oder Kugelgewindeausführung optional mit Endschaltern. Wahlweise stehen standardisierte Anschlussmöglichkeiten für Getriebe, Zahnriemen zur Verfügung. Auch der direkte Anschluss eines Antriebsmotors mittels Motorglocke und Kupplung ist mit dem Synchron-Teleskopgewindetriebe S-TEG problemlos möglich.


Ausführungen in bewährter "N" Bauart "Hebende Spindel" oder als verdrehgesicherte Variante der Ausführung "VK", optional mit Endschaltern. Wahlweise standardisierte Anschlussmöglichkeiten für Getriebe, Zahnriemen- oder zum direkten Anschluss eines Antriebsmotor mittels Motorglocke und Kupplung. Die verschiedenen Varianten des Teleskopgewindetriebe S-TEG sind über den Produktcode auswählbar.

Allgemeine technische Daten des Teleskopgewindetriebe S-TEG:

  • Die intelligente Antriebseinheit garantiert über den gesamten Hubweg ein gleichbleibendes Drehmoment und Spielfreiheit.
  • Verringerte Reibwerte durch teflonbeschichtete Aluwerkstoffe. (Gleitgewindeausführung)

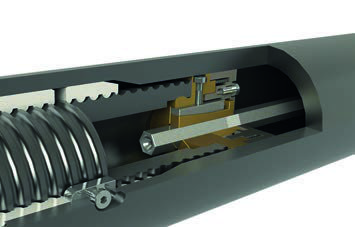

  • Die Sicherheitsfangmuttern können bei der Inbetriebnahme wahlweise auf Verschleiß oder auf Durchbruch eingestellt werden.

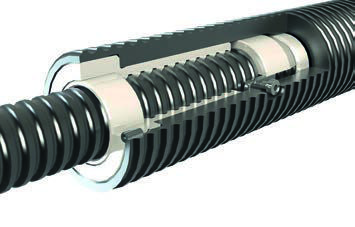

  • Bei der Kugelgewindeausführung werden Muttern aus dem Standardprogramm verwendet, so das jederzeit auf lagerhaltige Ware zugegriffen werden kann und ein schneller Austausch gewährleistet bleibt.

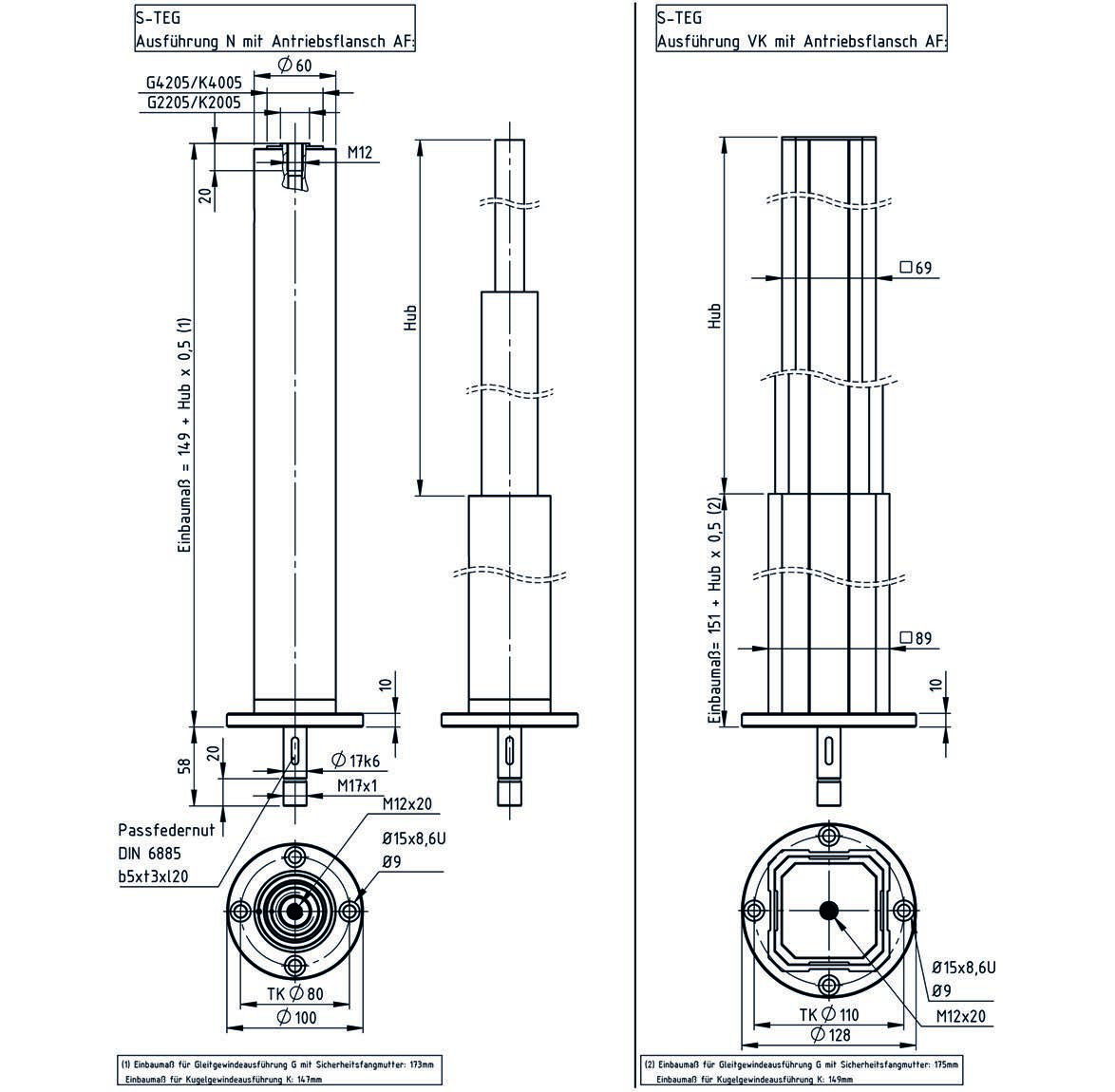

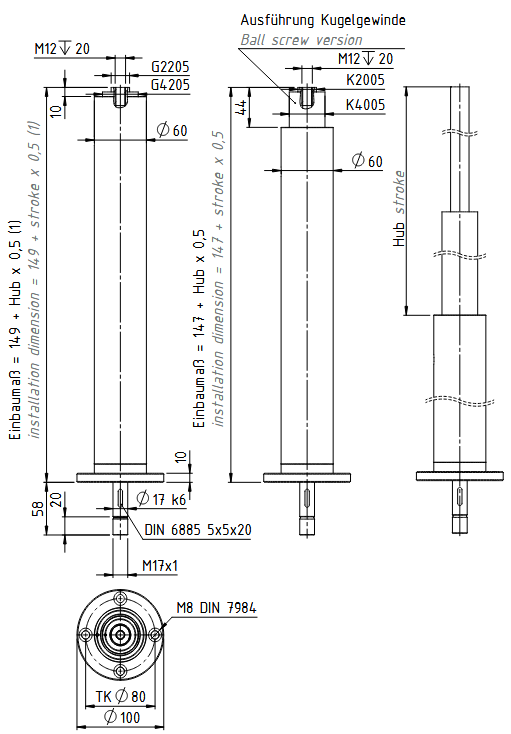

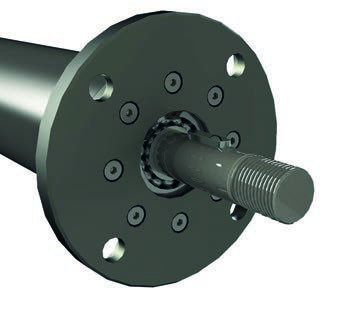

S-TEG-N-VK mit Antriebsflansch AF

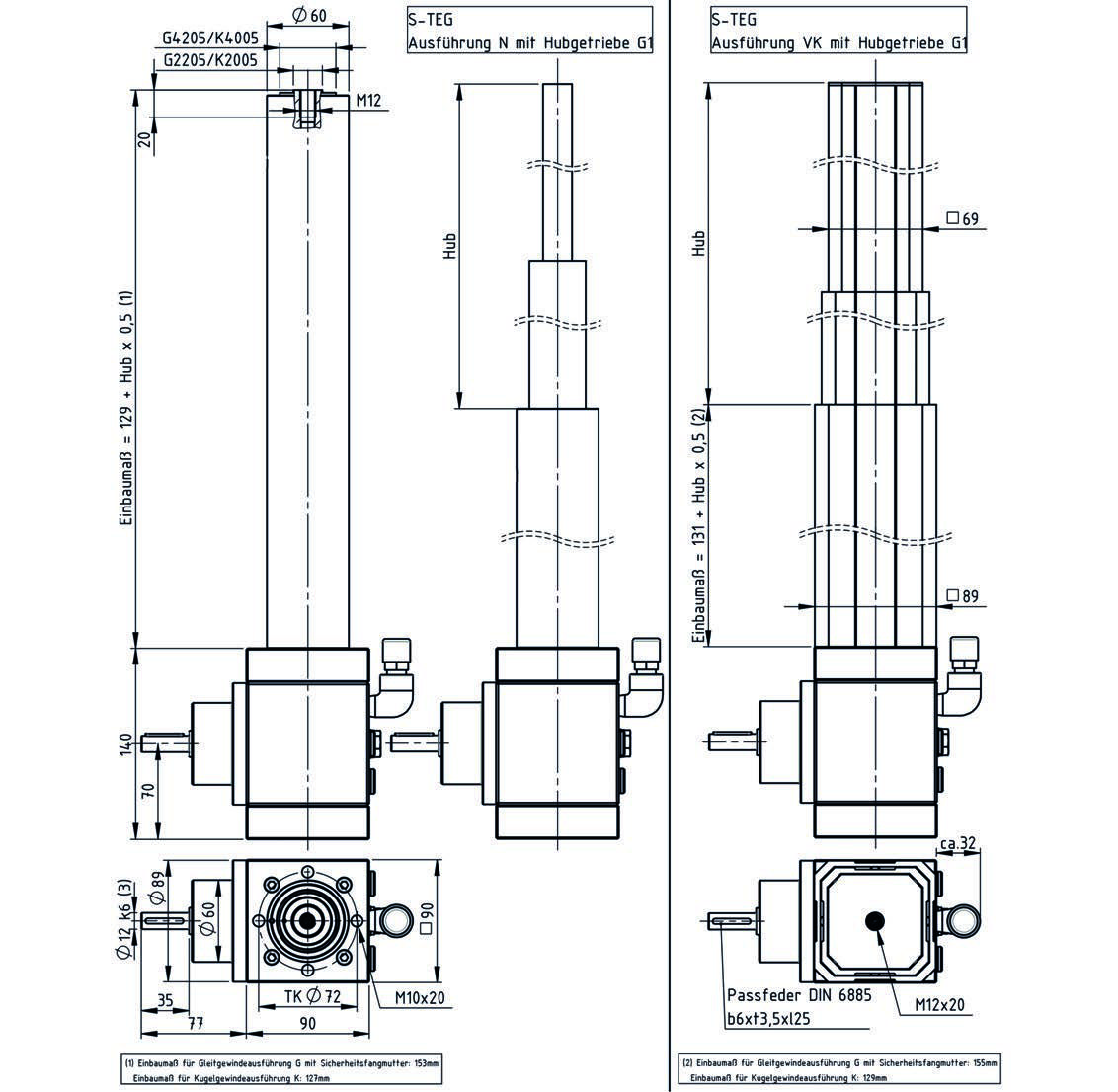

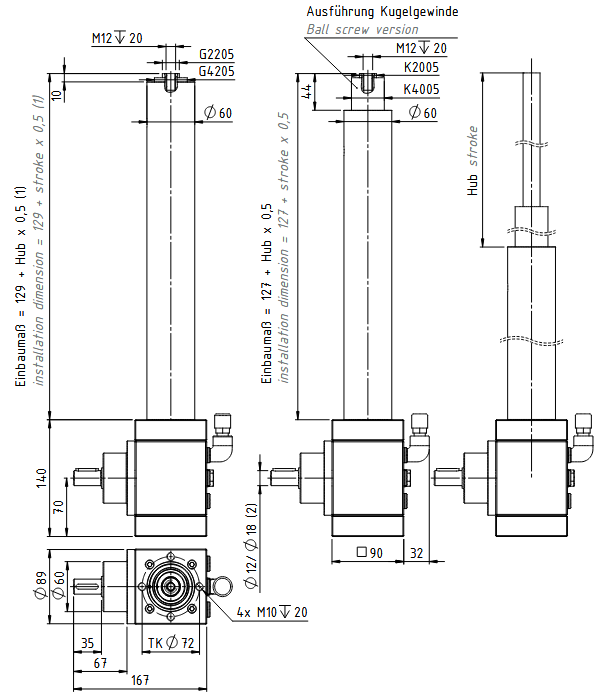

S-TEG-N-VK mit Schnellhubgetriebe G1

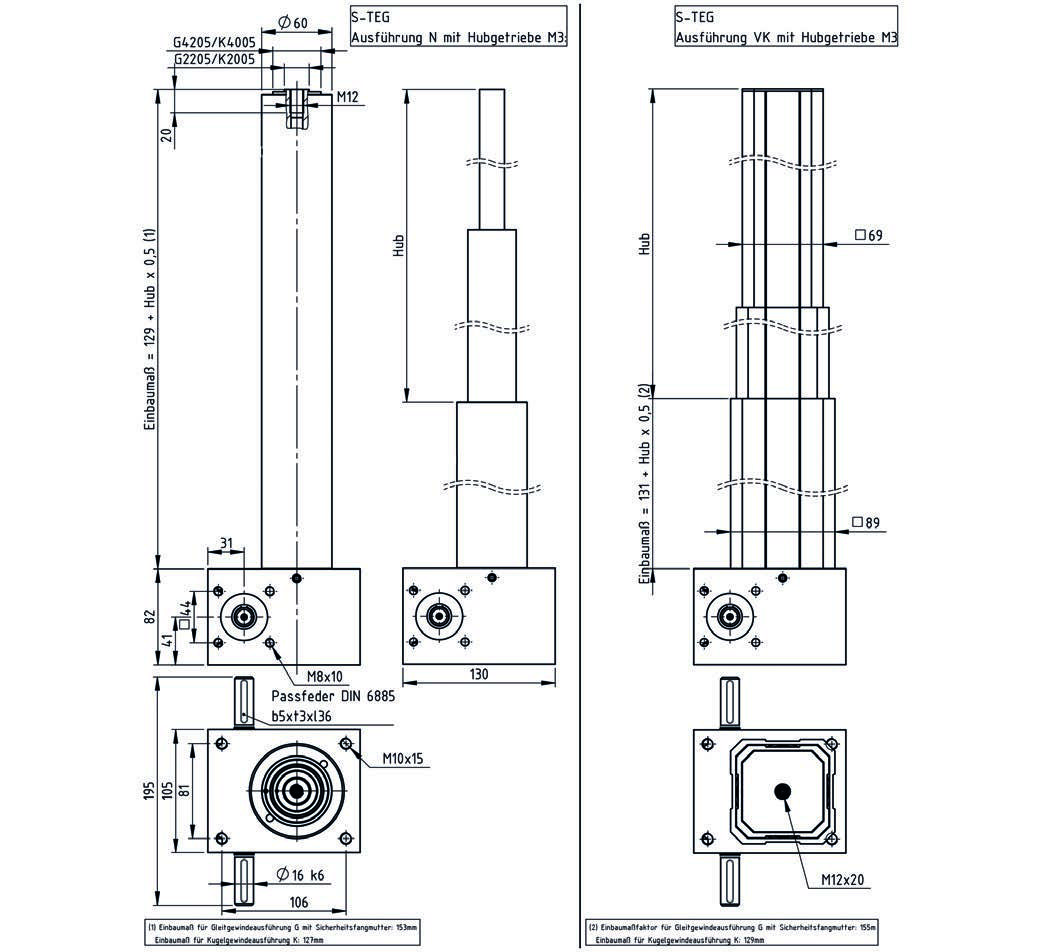

S-TEG-N-VK mit Spindelhubgetriebe M3

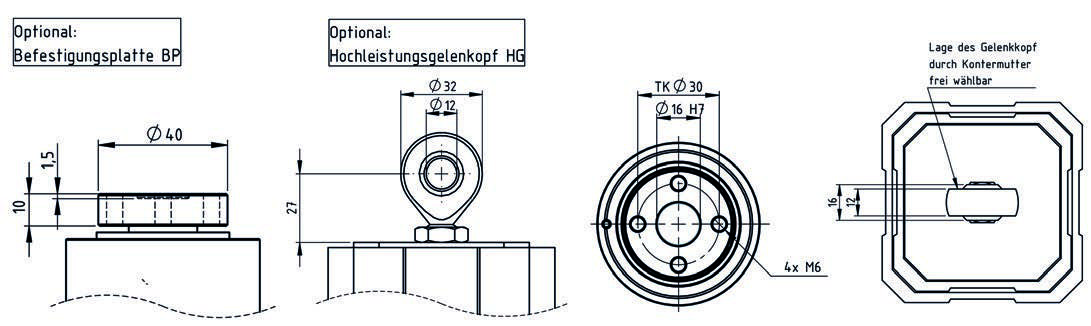

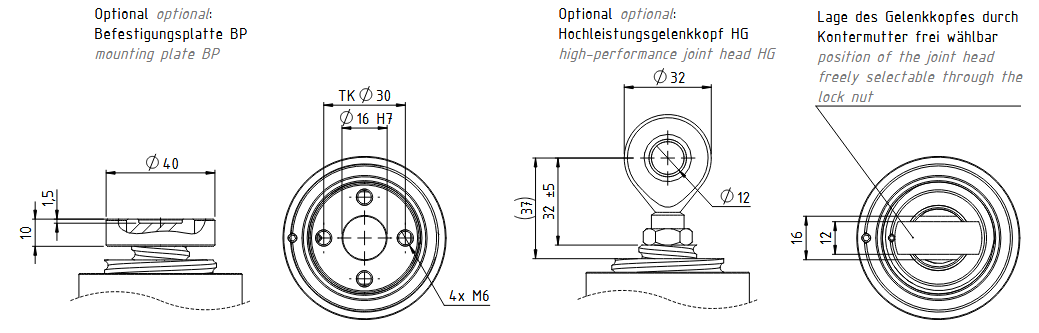

Zubehör Spindelenden S-TEG

Interessiert? Kontaktieren Sie uns jetzt!

Technische Daten

Max. Hubkraft mit Kugelgewindetrieb: Cstat: 3740 N / Cdyn: 3740 N
Max. Hubkraft mit Gleitgewindetrieb:1) Cstat: 950 N / Cdyn: 950 N 1)
Maximale Hublänge: bis 1100mm
> 1100mm auf Anfrage
Hub pro Umdrehung der Antriebswelle: 10mm
Bis 100mm auf Anfrage
Axialspiel mit Kugelgewindetrieb: 0,1mm (Standard)
<0,1mm auf Anfrage
Axialspiel mit Gleitgewindetrieb: max. 0,4mm
<0,4mm auf Anfrage
Genauigkeitsklassen: T7: 52μm/300mm 2)
T9: 130μm/300mm
T10: 210μm/300mm
Wirkungsgrad mit Kugelgewindetrieb: 0,76
Wirkungsgrad mit Gleitgewindetrieb: 0,21 (Ausführung 10mm Hub pro Umdrehung)
0,68 (Ausführung 100mm Hub pro Umdrehung)
Leerlaufmoment mit Kugelgewindetrieb: 0,054 Nm
Leerlaufmoment mit Gleitgewindetrieb: 0,133 Nm
Maximale zulässiges Antriebsdrehmoment: 8,2 Nm



1) Abhängig von pv-Wert (Last x Geschwindigkeit), pv-Wert Kunststoff: 0,6 N/mm2 * m/sec
2) Nur bei Kugelgewindeausführung verfügbar

CAD-Daten

Zur Implementierung der NEFF-Komponenten in Ihre Konstruktion, nutzen Sie unseren 3D-Konfigurator. Das Herunterladen der 2D oder 3D-Modelle ist in verschiedensten Formaten möglich.
