Kugelgewindezylindermuttern

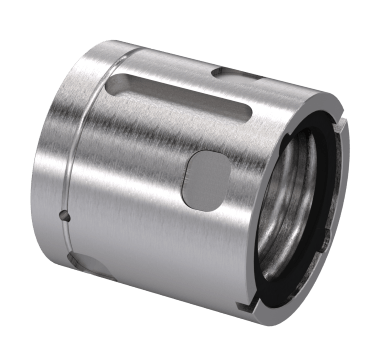

Kugelgewindezylindermutter KGM

NEFF-Kugelgewindezylindermuttern sind durch die kompakte Bauform und mit der integrierten Passfedernut besonders geeignet für den Einsatz in Gehäusebohrungen. Besonders kompakt baut die Baureihe KGM-N nach NEFF-Norm

  • Kugelgewindeflanschmutter nach DIN 69051 KGF-D
  • Kugelgewindeflanschmutter nach NEFF Norm KGF-N
  • Kugelgewindezylindermutter nach DIN 69051 KGM-D
  • Kugelgewindezylindermutter nach NEFF Norm KGM-N
  • Kugelgewindemutter mit Einschraubgewinde KGM-E

Die Kugelgewindemuttern sind in Verbindung mit Spindeln auch spielfrei und vorgespannt lieferbar.

Eine spielfrei vorgespannte Kugelgewindemutterneinheit setzt sich zusammen aus Flansch- und Zylindermutter. Sie ist entwerder in NEFF Norm oder DIN Norm verfügbar. Die Vorspannung beträgt max. 5 % der dynamischen Tragzahl Cdyn. Wenn die Vorspannung größer als 2 % ist, wird die Steigungsgenauigkeit T5 empfohlen. Diese Ausführung kennzeichnet eine sehr hohe Steifigkeit.

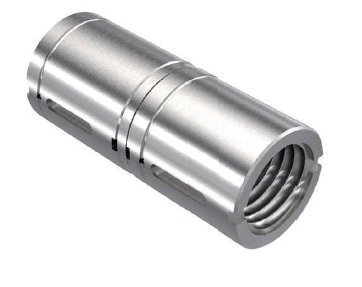

Kugelgewindezylindermutter MM

Spielfrei vorgespannte Kugelgewindemutterneinheiten bestehen aus zwei Zylindermuttern. Die Einheiten sind entweder in NEFF Norm oder DIN Norm verfügbar. Die Vorspannung beträgt max. 5% der dynamischen Tragzahl C dyn. Wenn die Vorspannung größer als 2% ist, wird die Steigungsgenauigkeit T5 empfohlen. Diese Ausführung verfügt über eine sehr hohe Steifigkeit.

Interessiert? Kontaktieren Sie uns jetzt!

KGM-D nach DIN 69051

Kugelgewindemuttern zylindrischer Bauform entsprechend den Außendurchmessern der DIN 69051.

KGM-N nach NEFF-Norm

Die Kugelgewindemuttern nach NEFF-Norm bauen besonders kompakt und sind besonders für beengte Einbauverhältnisse geeignet.

Weitere Informationen

CAD-Daten

Zur Implementierung der NEFF-Komponenten in Ihre Konstruktion, nutzen Sie unseren 3D-Konfigurator. Das Herunterladen der 2D oder 3D-Modelle ist in verschiedensten Formaten möglich.


Vorschau für NEFF Kugelgewindeflanschmutter KGF-D und N

Achtung: Die vorgenerierte Vorschau entspricht einem Musterteil und kann von Ihrem ausgewählten CAD MODELL abweichen.
