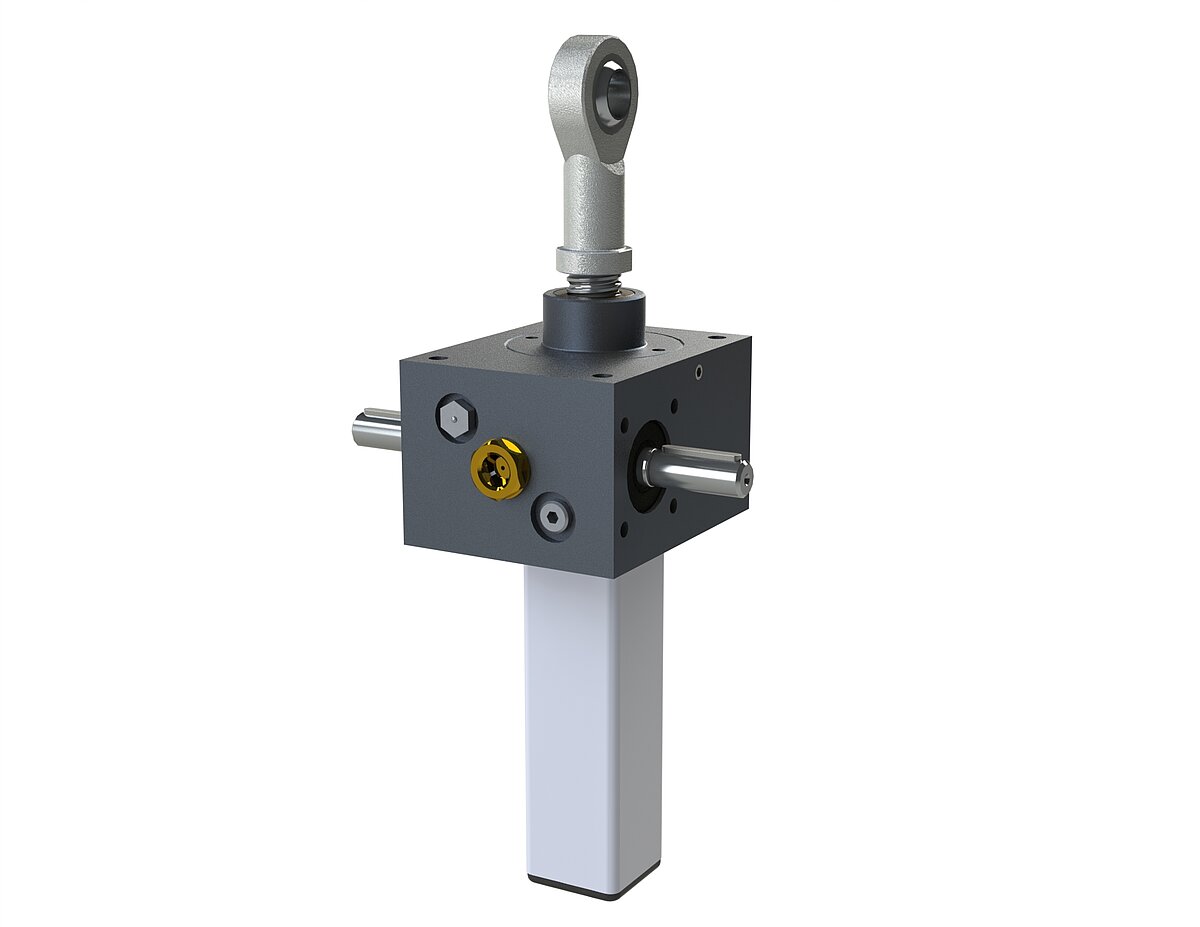

Spindelhubgetriebe MH Serie - Bauart VK

Die Spindelhubgetriebe der Bauart VK entsprechend weitgehend den Hubelementen der Bauart N. In gleicher Weise wird bei dieser Bauart VK die Gewindespindel mit einem im Schneckenrad implementierten Mutterngewinde durch das Getriebegehäuse hindurchgeführt. Aufgrund der konstruktiven Ausführung ist die Gewindespindel jedoch schon von Haus aus gegen Verdrehen gesichert. Diese Verdrehsicherung ist durch die Integration einer Linearführung im Vierkantschutzrohr konstruktiv gegeben.

Anwendungen findet diese Bauart in den Anwendungsfällen, wenn situationsbedingt, die Gewindespindel nicht gegen Verdrehen am Spindelende fixiert werden kann Ohne die Verdrehsicherung im Vierkantschutzrohr würde die Spindel im Hubelement anfangen zu rotieren und die Hubbewegung würde ausbleiben.
