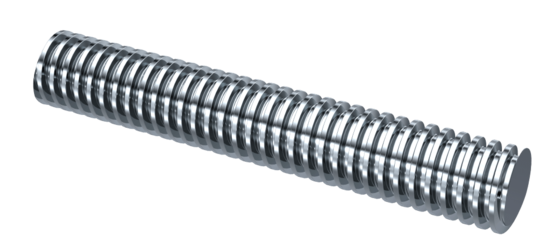

Trapezgewindespindeln von NEFF überzeugen durch professionelle Verarbeitung, beste Materialqualität und hohe gleichbleibende Präzision. Den besonders präzisen Lauf unserer Trapezgewindespindeln garantieren wir durch eine Fertigung mit eingeschränktem Toleranzfeld, durchgehende Prozesskontrollen und langjährige Erfahrung als Marktführer in der Herstellung von Gewindetrieben aller Art.
Unsere hochwertigen RPTS-Trapezgewindespindeln stellen wir standardmäßig aus 1.0401 (C15) Einsatzstahl her. Dieser unlegierte Qualitätsstahl, auch C-Stahl genannt, weist einen erhöhten Kohlenstoffgehalt auf und ist einsatzhärtbar.
Darüber hinaus erwartet Sie bei NEFF eine breite Auswahl an RATS-Trapezgewindespindeln aus korrosionsbeständigem 1.4305 Edelstahl X8CrNiS18-9. Dieser eignet sich besonders für spangebende Herstellungsverfahren – wie das Wirbeln – da sich durch die Schwefel-Legierung besonders kurzbrechende Späne bilden.
Trapezgewindespindeln aus dem Hause NEFF sind in über 70 verschiedenen Abmessungen, gewirbelt oder gerollt, rechtssteigend oder linkssteigend sowie mit verschiedenen Gangzahlen lagerhaltig lieferbar.
Wenn Sie weitere individuelle Spindelspezifikationen, Sonderprofile oder Einzelanfertigungen wünschen, nehmen Sie gern Kontakt zu uns auf.
Bei NEFF gilt: Geht nicht, gibt's nicht.
Zur Implementierung von NEFF-Trapezgewindespindeln in Ihre Konstruktionen empfehlen wir die Nutzung unseres 3D-Konfigurators.
| Durchmesser: | Standard: 10 – 120 mm |
| Steigung: | Standard: 2 – 24 mm |
| Gangzahl: | 1-6 |
| Drehrichtung: | rechtssteigend/linkssteigend |
| Länge: | Standard: 3000 mm<br bis Ø20/>Ø20: 6000 mm, Überlängen bis 11000 mm auf Anfrage |
| Werkstoff: |
1.0401 (C 15) |
Alle unsere Trapezgewindespindeln sind mit kundenspezifischer Endenbearbeitung lieferbar. Für Sonderabmessungen, Sonderprofile und viele weitere mögliche Spezifikationen senden Sie uns gern Ihre Anfrage.
Jeder Trapezgewindetrieb besteht aus einer Trapezgewindespindel und einer Trapezgewindemutter. In unserem Shop finden Sie Muttern in verschiedensten Ausführungen und Materialien:
Trapezgewindemuttern im Shop ansehen
Alle Trapezgewindespindeln erhalten Sie bei NEFF auf Wunsch mit individueller Endenbearbeitung: Wir bieten Standardendenbearbeitungen für Festlagereinheiten (BK, FK, SEB-FN, FL) und Loslagereinheiten (BF, FF, SEB-LN, LL-K, LL-N, LL-R) sowie kundenspezifische Endenbearbeitungen nach Ihren technischen Zeichnungen an an.
Zur Implementierung von NEFF-Komponenten in Ihre Konstruktion empfehlen wir die Nutzung unseres 3D-Konfigurators. Die 2D- und 3D-Modelle stehen Ihnen im Anschluss in verschiedenen Formaten zum Download zur Verfügung.
Bitte beachten Sie, dass die generierte Vorschau einem Musterteil entspricht und von Ihrem ausgewählten CAD-Modell abweichen kann. Bei Fragen wenden Sie sich jederzeit gern an unser Expertenteam.
Trapezgewindespindeln zeichnen sich dadurch aus, dass das Profil der Gewindegänge die Form eines gleichschenkligen Trapezes hat. Die Flankenwinkel des Gewindes sind daher flacher und die Gewindegänge dicker als bei Spitzgewinden.
Das trapezförmige Gewindegangprofil und die verbreiterten Gewindegänge bringen einen entscheidenden Vorteil mit sich:
Trapezgewindespindeln können deutlich höheren axialen Kräften standhalten als vergleichbare Spindeln mit anderen Gewindegangprofilen.
Profilskizze eines Trapezgewindes mit einem Flankenwinkel von 30,0°.
Profilskizze eines Spitzgewindes oder eines metrischen ISO-Regelgewindes mit einem Flankenwinkel von 60,0°.
Da Trapezgewindespindeln besonders hohen axialen Kräften standhalten können, werden sie häufig für lineare Befestigungs- und Spannanwendungen verwendet, aber auch für elektromotorische oder manuelle Verstelleinrichtungen, bei denen große Gewichte bewegt werden müssen.
Trapezgewindespindeln eignen sich zum Beispiel für
Gerollte Trapezgewindespindeln werden häufig als Befestigungsgewinde verwendet, zum Beispiel für Schrauben oder Zuganker. Für Gleit- und Hubgewinde sind dagegen eher gewirbelte Trapezgewindespindeln zu empfehlen, da die Oberfläche gerollter Spindeln extrem glatt ist. So kann es insbesondere bei Hebeanlagen mit gerollten Gewindespindeln schneller zu einem Schmierfilmabriss oder dem sogenannten Stick-Slip-Effekt kommen, wenn das Schmiermittel zwischen den sehr glatten Oberflächen herausgedrückt wird.
Gewirbelte Trapezgewindespindeln besitzen eine eher raue Oberfläche, wodurch sich Schmiermittel gut und gleichmäßig verteilen können. Zudem ermöglicht das Gewindewirbeln höchste Präzision mit besonders engen Toleranzen, ist bei unterschiedlichsten Materialien anwendbar und bietet maximale Flexibilität bei Sonderanfertigungesowien sowie Einzelstücken.
Die Trapezgewindespindel bildet gemeinsam mit der Trapezgewindemutter den Trapezgewindetrieb. Dieser Trapezgewindetrieb kann eine Drehbewegung in eine Längsbewegung umwandeln. Wird die Trapezgewindespindel also gedreht, bewegt sich die Trapezgewindemutter sauber gleitend entlang der Trapezgewindestange.
Trapezgewindespindeln werden bei NEFF mit innovativen Verfahren aus hochwertigen Ausgangsmaterialien gefertigt. Bei unseren Modellen haben Sie die Wahl zwischen gerollten und gewirbelten Trapezgewindespindeln, die sich jeweils im Herstellungsverfahren unterscheiden.
Trapezgewindespindeln werden bei NEFF in gerollter und gewirbelter Ausführung produziert.
Gerollte Trapezgewindespindeln werden durch Kaltverformung hergestellt, was ein spanloses Verfahren ist. Dabei wird das benötigte Gewindeprofil unter starkem Druck in die Oberfläche des Rohmaterials gewalzt, ohne dass dabei Material abgetragen wird. Auf diese Weise erhalten gerollte Trapezgewindespindeln eine sehr glatte Oberfläche sowie eine hohe Gewindefestigkeit. Diese bedingen wiederum den geringen Reibwert gerollter Gewindespindeln, der sie besonders langlebig und robust macht.
Gewirbelte Trapezgewindespindeln entstehen durch ein spangebendes Verfahren: Beim Wirbeln wird – wie auch beim Bohren, Fräsen und Drehen – Material abgetragen, das in Form von Spänen anfällt. Dafür wird ein ringförmiges Werkzeug um das Werkstück gespannt. Das Werkstück dreht sich sehr langsam, während das Werkzeug außen mit sehr hoher Geschwindigkeit rotiert und dabei durch nach innen gerichtete Schneidmeißel das Trapezgewinde erzeugt. Gewirbelte Gewinde haben eine eher raue und grobe Oberfläche, gelten aber als besonders präzise, da die Oberfläche der Flanken beinahe Schleifqualität aufweist.
Die Abkürzungen RATS und RPTS beschreiben im Zusammenhang mit Trapezgewindespindeln das Material.
RPTS-Trapezgewindespindeln bestehen aus unlegiertem Qualitätsstahl mit der Stahlgüte C15 und der Werkstoffnummer 1.0401. Dieses Material wird auch als Einsatzstahl oder C-Stahl bezeichnet.
RATS-Trapezgewindespindeln bestehen aus austenitischem Chrom-Nickel-Stahl mit zusätzlicher Schwefel-Legierung. Dieses Material hat die Werkstoffnummer 1.4305 und trägt die Normbezeichnung X8CrNiS18-9.
Sie benötigen Trapezgewindespindeln aus speziellen Werkstoffenn, abnormale Gewindegrößen, Sonderprofile, mehrgängige Gewindesteigungen oder andere Spezifikationen? Wir stellen für Sie individuelle Trapezgewindespindeln als Sonderanfertigung her. Senden Sie uns dafür gern direkt Ihre Anfrage.
